Micro:bit y Sensor PIR para Activar Luces y Ventiladores en un Salón de Clases - Maqueta ⚡
Microbit y sensor PIR para proyecto ¡qué calor! con MakeCode. La integración de sensores en proyectos tecnológicos no solo fomenta la creatividad, sino que también ofrece soluciones prácticas para problemas cotidianos. Este proyecto es sobre una maqueta donde se integra el sensor de movimiento PIR a una Micro:bit para diseñar un sistema inteligente que detecte la presencia de estudiantes en un salón de clases, activando automáticamente luces y ventiladores.
Este proyecto es ideal para ferias de ciencia y tecnología o como un ejercicio educativo en el aula. Además, combina conceptos de programación, electrónica y sostenibilidad al promover el uso eficiente de la energía.
Sensor PIR
El sensor PIR (Passive Infrared Sensor) es un dispositivo que detecta cambios en los niveles de radiación infrarroja en su entorno, lo que indica la presencia de personas o animales. Este tipo de sensor es ampliamente utilizado en sistemas de seguridad y automatización, ya que es económico y fácil de implementar.
En este proyecto, el sensor PIR enviará una señal a la Micro:bit cuando detecte movimiento. El sensor PIR es un sensor digital, es decir solo envía señales de 0 o 1 si detecta o no presencia. La Micro:bit procesará esta señal para activar luces LED y un ventilador, simulando un sistema de automatización para salones de clase.
Materiales Necesarios
- Micro:bit: Microcontrolador que servirá como el cerebro del sistema.
- Sensor PIR: Dispositivo para detectar movimiento.
- Luces LED: Simularán las luces del salón de clases.
- Ventilador pequeño: Representará el sistema de ventilación.
- Cables de conexión (Jumper): Para interconectar los componentes.
- Resistencias: Para proteger los componentes electrónicos.
- Fuente de alimentación: Baterías o cable USB para la Micro:bit.
- Puente H, Transistor o relevador: Para manejar la corriente necesaria para el ventilador.
- Protoboard: Para organizar las conexiones.

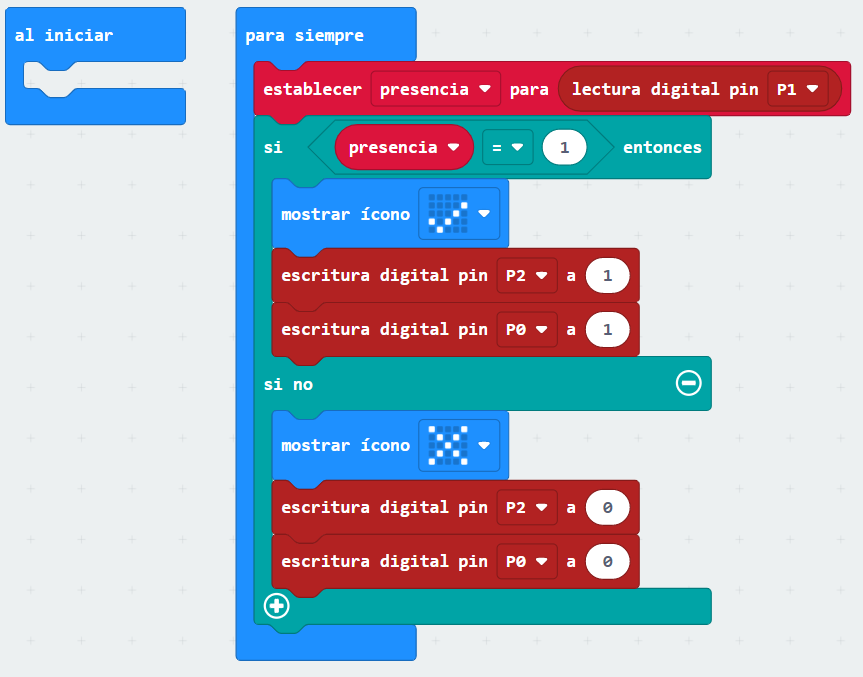

Código en MakeCode con programación en bloques:
LINK CÓDIGO MAKECODE: https://makecode.microbit.org/_25q0YYdhd2C0
Proyecto ¡Qué Calor! - Micro:bit [Exposición Feria Ciencia y Tecnología] ⚡ - Alex7 Tutoriales
Pasos para Conectar el Sensor PIR con la Micro:bit
1. Conexión del Sensor PIR
- VCC: Conéctalo al pin de 3V de la Micro:bit.
- GND: Conéctalo al pin GND de la Micro:bit.
- OUT: Conéctalo al pin P0 de la Micro:bit para que este reciba las señales digitales del sensor.
2. Conexión de las Luces y el Ventilador
- Conecta las luces LED a los pines P1 y P2, usando resistencias para evitar daños.
- Para el ventilador, utiliza un puente H, transistor o relevador para manejar la corriente de manera segura y conéctalo al pin P3 de la Micro:bit.
3. Programa en MakeCode
Accede a la plataforma MakeCode para programar tu Micro:bit. Crea un código que:
- 1. Detecte el movimiento a través del pin P0.
- 2. Encienda las luces (P1 y P2) y el ventilador (P3) cuando se detecte presencia.
- 3. Apague los dispositivos después de un tiempo configurable si no se detecta movimiento.
Ejemplo de pseudocódigo:
- Si el sensor PIR detecta movimiento, activa los pines P1, P2 y P3.
- Si no hay movimiento durante un periodo, apaga los dispositivos.
Ampliando las Funcionalidades del Proyecto
Este sistema puede mejorarse con características adicionales, como:
- Temporizador: Configurar un temporizador para apagar automáticamente las luces y el ventilador tras un periodo de inactividad.
- Control remoto: Añadir un módulo Bluetooth para permitir el control del sistema desde un smartphone.
- Pantalla de estado: Usar la matriz de LEDs de la Micro:bit para mostrar mensajes como "Presencia detectada" o "Sistema inactivo".
- Medición de consumo: Incorporar un sensor de corriente para medir y optimizar el consumo energético del sistema.
Aplicaciones Prácticas del Proyecto
1. Automatización escolar: Mejora la experiencia en aulas al automatizar el encendido de luces y ventiladores cuando los estudiantes ingresan, ahorrando energía.
2. Domótica: Adapta este sistema para hogares, automatizando iluminación y ventilación en habitaciones.
3. Sostenibilidad: Fomenta el uso eficiente de recursos energéticos al evitar el uso innecesario de electricidad.
4. Educación: Introduce a los estudiantes a la programación, la electrónica y la automatización de una manera práctica y divertida.
Beneficios de Implementar Este Proyecto
- Eficiencia energética: Reduce el consumo de electricidad mediante un sistema inteligente.
- Aprendizaje interactivo: Enseña conceptos clave de programación y electrónica a través de un proyecto práctico.
- Adaptabilidad: Puede personalizarse para otras aplicaciones como sistemas de seguridad o automatización en oficinas.
Este proyecto de conexión de un sensor PIR con la Micro:bit es una forma innovadora de combinar tecnología y sostenibilidad en el ámbito educativo. Ya sea para un salón de clases, un hogar o una feria de ciencia, ofrece un enfoque práctico para aprender y aplicar habilidades tecnológicas.
