Solución al Problema de Conexión del SIM800L Cuando el LED No Deja de Parpadear - Tutorial
El módulo SIM800L es una herramienta esencial para proyectos de comunicación GSM/GPRS, pero uno de los problemas más comunes al utilizarlo es cuando el LED no deja de parpadear y el dispositivo no logra conectarse a la red. Este comportamiento puede deberse a una variedad de razones, como una alimentación inadecuada, configuración incorrecta de comandos AT o problemas con la tarjeta SIM. En este tutorial, te explicamos cómo solucionar este inconveniente y cómo garantizar una conexión estable utilizando un regulador LM2596 (Step Down) y un Arduino.
Causas Comunes del Problema
1. Alimentación insuficiente o inestable: El SIM800L requiere una fuente de alimentación estable, ya que durante la transmisión puede consumir picos de corriente de hasta 2A. Si la fuente no es adecuada, el módulo no podrá conectarse correctamente a la red.
2. Configuración incorrecta de comandos AT: Los comandos AT son esenciales para configurar el módulo. Si no se envían de manera adecuada o faltan configuraciones, el módulo no logrará registrar la tarjeta SIM en la red.
3. Problemas con la tarjeta SIM: Una tarjeta SIM bloqueada, sin saldo o incompatible con la red del operador puede causar que el módulo no se registre.
4. Señal GSM débil: La calidad de la señal GSM en tu ubicación influye directamente en la capacidad del SIM800L para conectarse a la red.

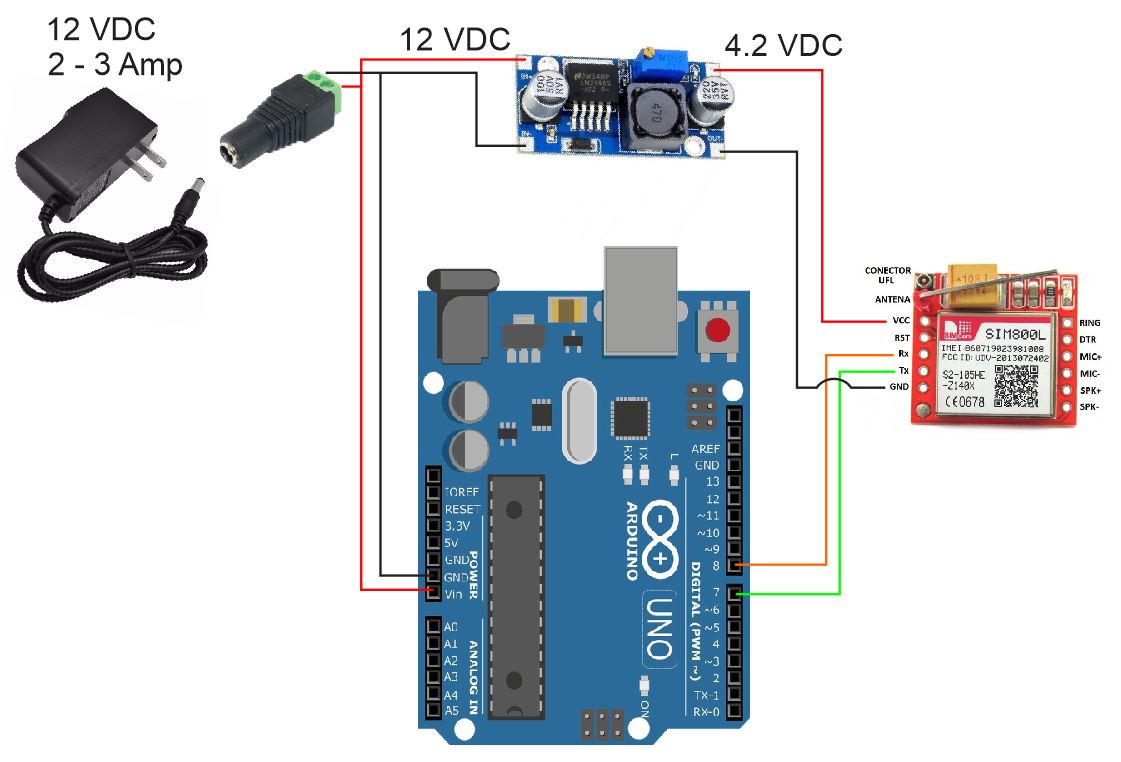

✔️DIAGRAMA DE CONEXIÓN SIM800L CON ARDUINO Y
LM2596
Con esta conexión aseguras una adecuada alimentación de tensión para el modulo SIM800L y el Arduino.
Tutorial SIM800L
Solución a Error AT+CMGS ERROR para Poder Enviar SMS
AT+CMGS ERROR en SIM800L
AT+CMGF=1
AT+CNMI=2,2,0,0,0
AT+CMGS=\"##########\"
(char)26
✔️CÓDIGO ARDUINO PARA COMUNICACIÓN SERIAL ENTRE ARDUINO IDE Y SIM800L
#include <SoftwareSerial.h>
SoftwareSerial SIM900(7, 8); //RX || TX
char caracter; //Caracter que vamos a obtener
void setup() {
Serial.begin(9600); //Establecemos la comunicación serial del monitor arduino
SIM900.begin(9600); //Establecemos la comunicación serial del SIM900
//Encender SIM900*****
//digitalWrite(9,HIGH);
//delay(1000);
//digitalWrite(9,LOW);
delay(1000);
//********************
}
void loop() {
if(SIM900.available()){ //Si hay caracteres
caracter = SIM900.read(); //Leer caracteres
Serial.print(caracter); //Mostrar los caracteres
}
if(Serial.available()){
caracter = Serial.read(); // Leer caracteres en puerto serial por hardware
SIM900.print(caracter); // Mostrar los caracteres obtenidos
}
}
Recuerden que el código funciona para el modulo SIM900 y SIM800L, solo es cuestión de cambiar el nombre en el código.
✔️NIVEL DE SEÑAL DE SIM800L SEGÚN NUMERO OBTENIDO CON EL COMANDO AT+CSQ
MODULO LM2596 REGULADOR DE VOLTAJE DC-DC BUCK 1.25V-35V
✔️Te puede interesar (SIM800L Sleep Mode [Turn ON - OFF con Arduino] (AT+CSCLK=1)): https://alex7tutoriales.blogspot.com/2021/06/sim800l-sleep-mode-con-arduino.html
✔️Te puede interesar (Actualizar Firmware SIM900): https://alex7tutoriales.blogspot.com/2021/06/actualizar-firmware-sim900.html
Solución Paso a Paso
1. Alimentación Correcta del Módulo
El SIM800L funciona mejor con un voltaje entre 3.7V y 4.2V. Para lograr esto al trabajar con una fuente de 12V, puedes utilizar un regulador LM2596 (Step Down) para reducir el voltaje a un nivel seguro.
Conexión del LM2596:
1. Conecta la entrada del LM2596 a la fuente de 12V.
2. Ajusta el potenciómetro del regulador para obtener una salida de 4V.
3. Conecta la salida al pin de alimentación del SIM800L (VCC y GND).
Este regulador proporciona una alimentación estable y protege el módulo de daños causados por fluctuaciones de voltaje.
2. Configuración de Comandos AT con Arduino
Para enviar comandos AT al módulo SIM800L, puedes usar un Arduino y la librería SoftwareSerial.h. Esto permite establecer comunicación entre el módulo y el microcontrolador utilizando pines digitales como una interfaz serial.
Código de Configuración Básica:
#include <SoftwareSerial.h>
SoftwareSerial SIM800L(10, 11); // RX, TX
void setup() {
Serial.begin(9600); // Monitor serial
SIM800L.begin(9600); // Comunicación con el módulo
// Comandos AT básicos
SIM800L.println("AT"); // Verificar comunicación
delay(1000);
SIM800L.println("AT+CSQ"); // Verificar calidad de señal
delay(1000);
SIM800L.println("AT+CREG?"); // Verificar registro en la red
delay(1000);
SIM800L.println("AT+COPS?"); // Verificar operador
delay(1000);
}
void loop() {
while (SIM800L.available()) {
Serial.write(SIM800L.read());
}
}
Interpretación de Respuestas:
- AT: Debe responder `OK`.
- AT+CSQ: Muestra la calidad de señal en formato `+CSQ: X,Y`. Un valor X mayor a 10 es aceptable.
- AT+CREG?: Debe responder `+CREG: 0,1` indicando que está registrado en la red.
- AT+COPS?: Indica el operador al que está conectado.
3. Revisión de la Tarjeta SIM
1. Asegúrate de que la SIM no tenga PIN activado. Si lo tiene, desactívalo utilizando un teléfono móvil.
2. Verifica que la SIM sea compatible con la red GSM en tu región.
3. Asegúrate de que tenga saldo o un plan activo.
4. Mejora de la Señal GSM
Si la señal en tu ubicación es débil, considera usar una antena externa compatible con el SIM800L. Conéctala al conector de antena del módulo para mejorar la recepción.
Cómo Reconocer que el Problema Está Resuelto
Cuando el módulo SIM800L se conecta exitosamente a la red:
1. El LED parpadeará más lentamente (aproximadamente una vez cada 3 segundos).
2. Los comandos AT como `AT+CREG?` responderán con `+CREG: 0,1`.
3. Podrás enviar y recibir datos GSM/GPRS sin interrupciones.
Aplicaciones Prácticas con el SIM800L
- Sistemas de monitoreo remoto.
- Dispositivos de rastreo GPS.
- Control de dispositivos mediante SMS.
- Envío de datos a plataformas IoT utilizando GPRS.
Resolver el problema de conexión del SIM800L cuando el LED no deja de parpadear puede parecer complicado al principio, pero siguiendo estos pasos garantizarás que el módulo funcione de manera estable. Recuerda siempre revisar la alimentación, configurar correctamente los comandos AT y verificar la tarjeta SIM para evitar problemas.
Como siempre, espero que estos videos e información les sea muy útil, no olvides suscribirte a mi canal en YouTube. Saludos 😎
