Hola, en este pequeño espacio quiero compartirles el proceso de construcción de la CNC que hizo el Profe García usando un ARDUINO UNO y la SHIELD CNC, me pareció una idea genial del Profe al compartirnos de forma detallada y paso a paso como podemos construir nuestra propia CNC casera.

Se preguntaran, para quienes no conocen que es una maquina CNC, CNC significa CONTROL NUMÉRICO COMPUTARIZADO, es a modo fácil de entender un lenguaje o una serie de instrucciones para que las maquinas entiendan y realicen lo que queremos.

Antes de ir con los vídeos del proceso de construcción de la CNC, es importante que tengan en cuenta las conexiones entre los Motores Paso a Paso y la Shield CNC de Arduino, les dejo una imagen de como me quedo a mi porque de eso va a depender la dirección del movimiento de los ejes X,Y,Z.

Shield CNC-con-Motores

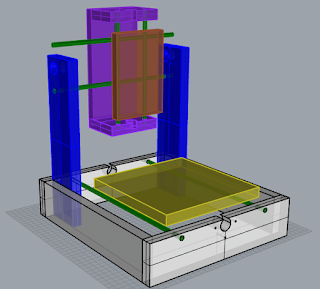

La dirección de los ejes de la CNC como la construyó el Profe García deben quedar de la siguiente manera:

Direccion-de-Ejes-CNC

Les dejo las medidas que utilice en algunas modificaciones que le hice:

La configuración del GRBL cargado al Arduino UNO según los motores Paso a Paso Bipolares NEMA17 / 12V / 0,4A / 1,8*Paso quedó de la siguiente manera:

Configuración de GRBL Cargado al Arduino UNO

Esta configuración garantiza que los motores trabajen a una velocidad y aceleración adecuada y no se pierdan pasos.

Es importante que presten mucha atención al nivel de la cama o plataforma de la CNC, ya que si no esta completamente horizontal pueden tener tallados más profundos algunas zonas de las superficies de las figuras. Esta aplicación móvil les permite medir nivel con su Celular de forma fácil, incluso la perspectiva de la horizontal es mejor que un nivel convencional ya que con los sensores del Teléfono se puede observar el desvío que se presenta en la plataforma.

Clinometer + bubble level (ANDROID): https://play.google.com/store/apps/details?id=com.plaincode.clinometer&hl=es_CO

Clinometer + bubble level (iOS): https://itunes.apple.com/us/app/clinometer-bubble-level/id286215117?mt=8

A continuación les comparto los vídeos que realicé mientras construía la maquina CNC.

Construcción de la CNC del Profe García - Parte 1

Construcción de la CNC del Profe García - Parte 2

Construcción de la CNC del Profe García - Parte 3

Proceso de Calibración de la CNC del Profe García

Pruebas de Cómo Tallar Imagen en CNC con Inkscape

Aquí les dejo el canal de Profe García por si desean construirla el les enseña paso a paso: https://www.youtube.com/channel/UCc-vG493VqpLmL5gbnCvU4A

Quiero aprovechar también este espacio para agradecer al Profe García por su labor, desde que vi sus vídeos sobre la CNC me animo a querer construirla, para mi no fue nada fácil al principio, no tenia trabajo ni dinero para comprar todos los materiales, pero poco a poco ahorrando y con lo poco que podía hacer con YouTube pude iniciar con algunos materiales, luego requería de mas inversión para el resto de accesorios y materiales por lo cual no pude avanzar, afortunadamente gracias a Dios después de un tiempo pude conseguir un trabajo con lo cual pude terminar de afrontar los gastos económicos de los materiales faltantes.

Aprovecho para decirles a quienes aun no pueden construirla por el mismo motivo, que no se desanimen, el esfuerzo que ponen en lo que les gusta y los motiva es recompensado con la alegría de poder lograr sus metas u objetivos.

Hoy estoy contento con el resultado obtenido y espero poder compartirles cosas interesantes con la CNC.... Gracias Profe siga con esa bonita labor, ahora puedo decir ¡Realmente Quiero Mi CNC!

Cantidad | MATERIAL CNC

3 - Motor Pasos Bipolar  Nema17 / 12V / 0,4A / 1,8*Paso

3 - Acoples Flexibles 8mm - 5mm

3 - Tornillos D8mm- L30cm/ 8mm*giro + Tuerca+Camisa+M3

12 - Rodamiento lineal de bolas 8mm

5 - Eje acerado 8mm  40cm

2 - Soporte Eje 8mm

1 - Shield CNC + (3) A4988

1 - Fuente 12V  2A

1 - Soporte MotoTool Dremel 3000

4 - Sujetador Cama Fresado

1 - Arduino UNO R3

3 - Rodamiento 8mm

1 - Punta de grabado en V de 0,2 mm CNC/PCB

15 - Cables Hembra Macho

20 - Tornillos Madera 40 mm

40 - Tornillos M4 x 25 mm

12 - Tornillos M3 x 30 mm

Pasar de esto...

Materiales para construir CNC Profe García

A esto... es Genial :)

CNC Fresadora Terminada

Quiero dejarles algunas imágenes de algunos tallados que ya he realizado con la CNC en Acrílico (Plástico)...

Alex7 Figura con CNC

Diseños construidos en CNC Fresadora con Acrílico y Madera

Como siempre, espero que estos videos e información les sea muy útil, no olvides suscribirte a mi canal en YouTube. Saludos 😎
